無油空氣壓縮機主要有活塞式、螺桿式和離心式三種類型，其工作原理各有不同，具體如下：

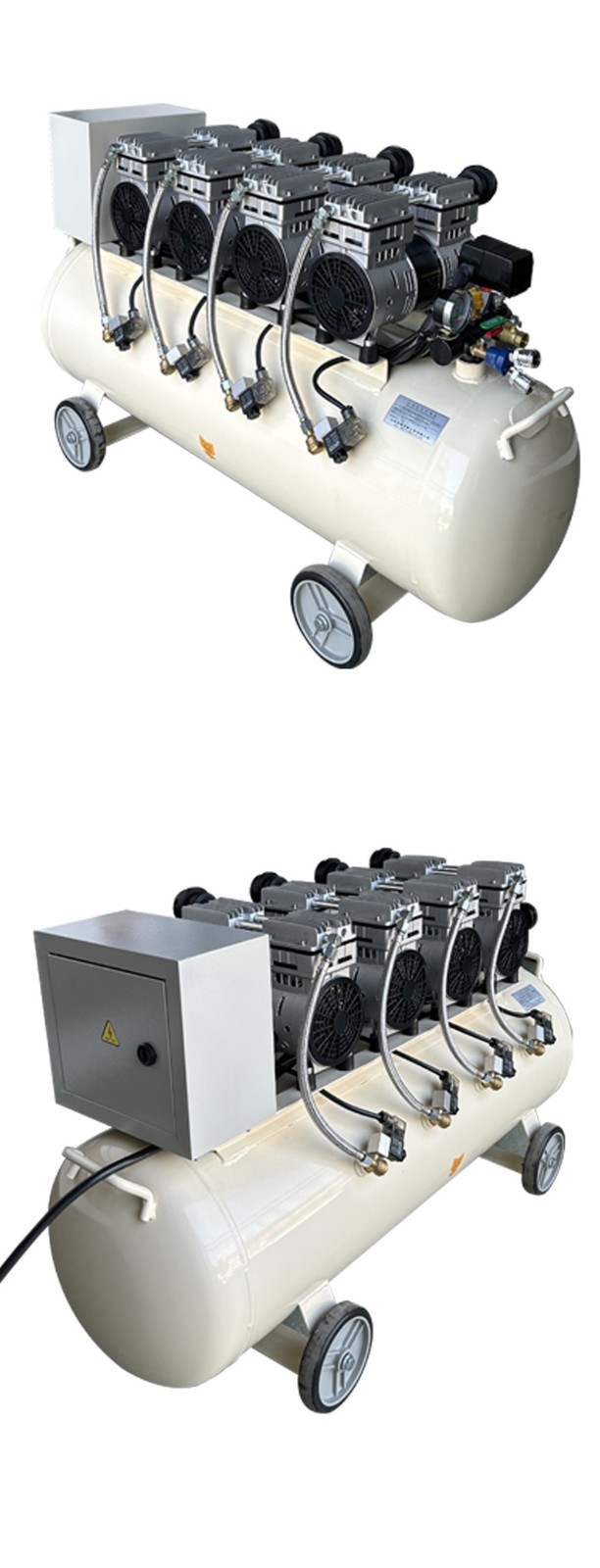

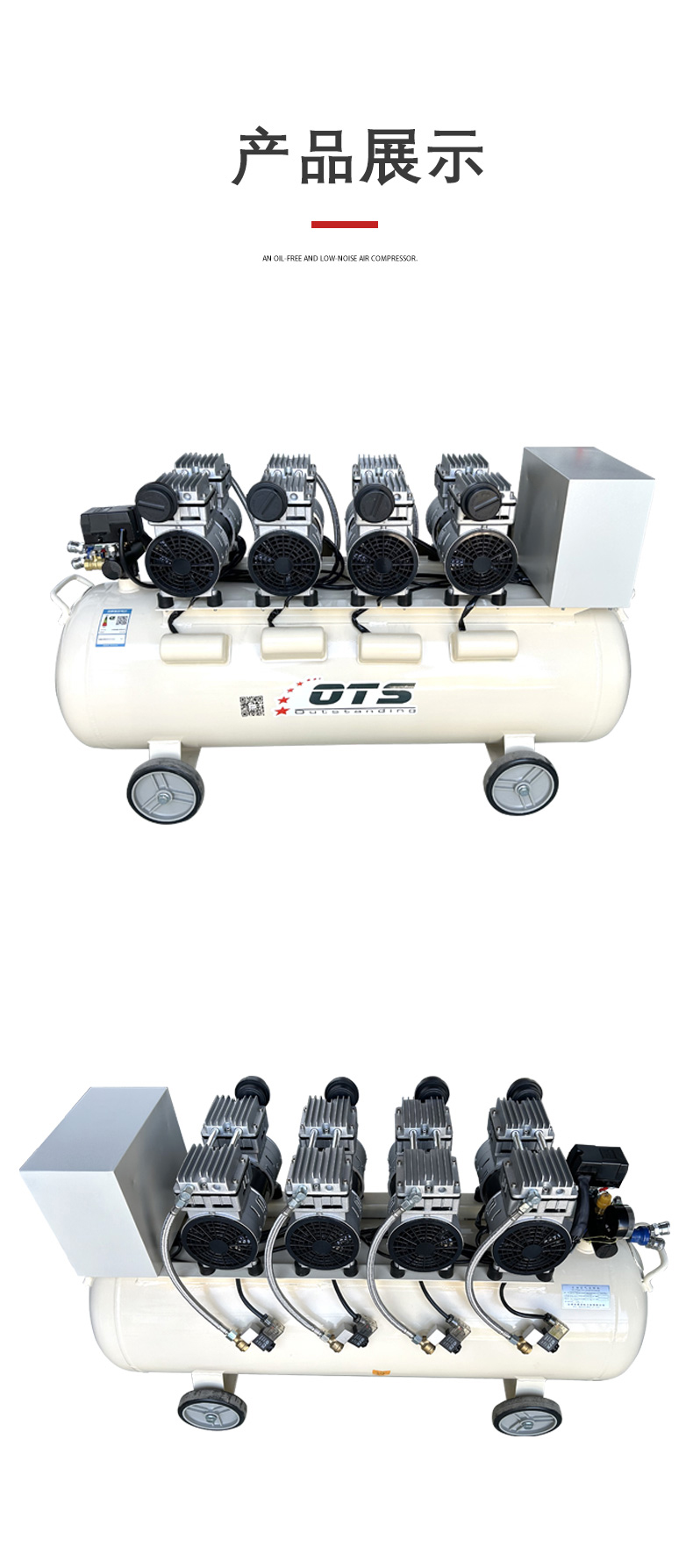

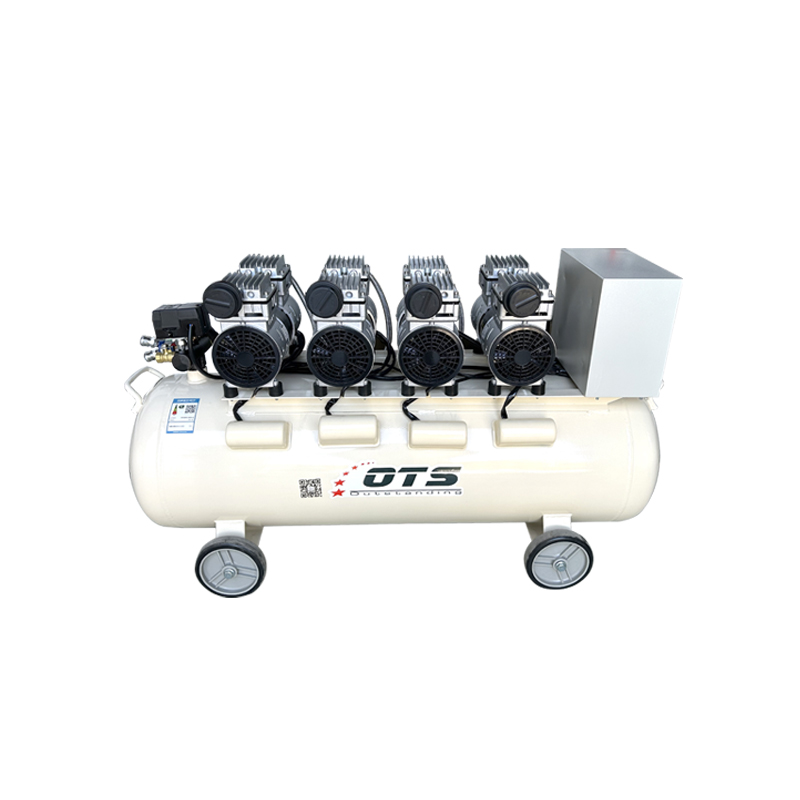

- 活塞式無油空氣壓縮機
- 吸氣過程：當活塞向下運動時，氣缸容積增大，缸內壓力降低，低于進氣口處的壓力，此時進氣閥打開，空氣在壓力差的作用下進入氣缸。
- 壓縮過程：活塞向上運動，氣缸容積減小，空氣被壓縮，壓力升高。由于采用特殊的活塞環和氣缸材料，如聚四氟乙烯等自潤滑材料，活塞與氣缸之間形成良好的密封和潤滑，無需潤滑油，就能保證壓縮過程的順利進行。
- 排氣過程：當氣缸內的空氣壓力達到或超過排氣壓力時，排氣閥打開，壓縮空氣排出氣缸，進入儲氣罐或后續的用氣設備。
- 螺桿式無油空氣壓縮機
- 吸氣過程：一對相互嚙合的螺桿轉子在機殼內旋轉，當轉子的齒槽與進氣口相通時，空氣在大氣壓力的作用下進入齒槽空間，隨著轉子的旋轉，空氣被逐漸吸入壓縮機。
- 壓縮過程：轉子繼續旋轉，齒槽內的空氣被封閉在兩個轉子和機殼之間的空間內，隨著轉子的轉動，齒間容積逐漸減小，空氣被壓縮，壓力升高。螺桿轉子的表面經過特殊處理，具有良好的耐磨性和密封性，通過同步齒輪驅動，避免了轉子之間的直接接觸，實現無油壓縮。
- 排氣過程：當齒間容積減小到一定程度，壓縮空氣的壓力達到排氣壓力時，壓縮空氣通過排氣口排出壓縮機，進入后續的系統。
- 離心式無油空氣壓縮機
- 吸氣過程：空氣從進氣口進入壓縮機，被高速旋轉的葉輪吸入。葉輪上的葉片使空氣獲得徑向的速度和動能，空氣在離心力的作用下向葉輪外緣流動。
- 壓縮過程：空氣從葉輪流出后，進入擴壓器。在擴壓器中，空氣的流速逐漸降低，動能轉化為壓力能，空氣的壓力得到升高。離心式壓縮機通常采用多級葉輪和擴壓器串聯的方式，以實現較高的壓縮比。
- 排氣過程：經過多級壓縮后的空氣，壓力達到所需的數值，從排氣口排出壓縮機，輸送到需要壓縮空氣的設備或系統中。離心式壓縮機的葉輪和機殼之間采用空氣軸承或磁懸浮軸承等非接觸式軸承，無需潤滑油來潤滑和冷卻，保證了壓縮空氣的無油品質
